隨著國家對5G產業的不斷促進，5G建設也在不斷進行。由于電源的雷電保護屬于系統工程，必須考慮整體。通常，它包括以下四個方面：交流電源電纜的防雷，基站地面網絡與站內設備之間的接地，集成電源系統的防雷，電源線和電源端口的防雷等。只有在這四個方面綜合防護，才能達到理想的防雷效果。

下文將從5G基站電源防雷保護的四個方面，提供5G移動基站電源防雷的完整解決方案。

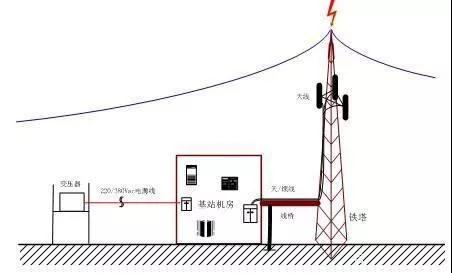

移動基站電源的防雷方案

交流電源電纜的防雷

1. 在車站入口處保護交流電源線。對于有條件的基站，應將變壓器的高壓側電纜和低壓側電纜埋入并安裝。根據郵標《 YD通訊板5098-2005（站）防雷接地工程設計（以下簡稱郵標）要求》使用專用變壓器時，高壓電力電纜的埋入長度應不小于200 m，低壓電纜進入機房的埋入長度應不少于15 m（當采用高壓電力電纜直接埋入時，低壓側電纜通常不執行此要求），低壓對埋入式電纜，應與電力電纜或鋼管的金屬鎧裝層一起埋入機房，電纜的金屬鎧裝層應在固定網絡的兩端與計算機機房和變壓器連接到最近的位置。但是，對于高壓側電纜，地下安裝的投資和施工難度比較大，一般基站很難做到，根據上述相同標準的要求，此時應e沿架空電線設置避雷器，并在變壓器高壓側安裝高壓避雷裝置。

2. 在交流低壓電源線進入機房的入口處安裝B級防雷箱。應特別注意在“凱文”接線方式下安裝B級防雷箱，以減少導線上的殘余壓力，充分發揮B級防雷箱的作用。對于埋入基站的交流低壓電力電纜，由于交流低壓低壓電力電纜受雷電流衰減的影響而埋入地下，而B級防雷箱采用普通壓敏電阻式防雷模塊的8/20μs波形，但對于埋入低壓電力電纜中的雷電電流可能會更大，建議使用有源點火間隙型防雷模塊的高流量10/350μs波形。

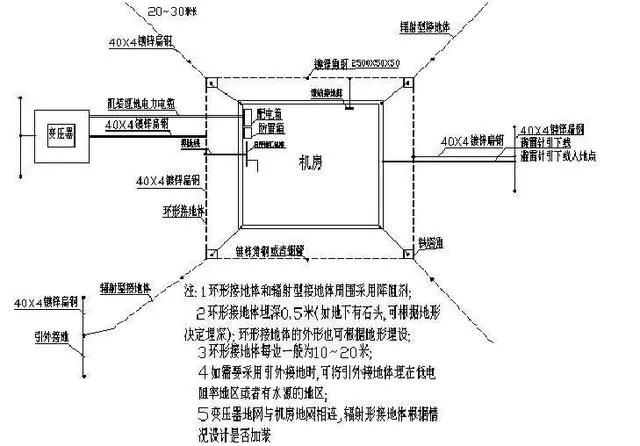

基站地面網絡與站內設備之間的接地

網絡基站應按照“郵標”第7章的“小型無線基站防雷和接地設計”，接地電阻也應滿足小于10Ω的標準。

良好的接地網設計和低接地電阻在基站的防雷中起著重要作用，但這還遠遠不夠。防雷接地系統的成敗更多取決于站點中設備之間的接地連接（安裝）關系。

1. 站內設備常見的不合理的接地關系這是機房中設備最常見的接地關系。其缺點非常明顯：即機房入口處的B級防雷箱接地線引線過長，無法發揮應有的作用；另外，開關電源的接地線太長，接地線上的殘留電壓會疊加在后端設備的電源端口上。用這種基站，無論地面網絡設計多么好，接地電阻要小到什么程度，都不能起到良好的防雷作用。

2. 建議使用兩種等電位接地方案：環形等電位連接和星形等電位連接。根據“標志”的規定，“使用環等電位連接時，應沿機房的線架和墻壁安裝環接地會聚線。環接地會聚線應與附近的接地網連接。站中的設備應通過環形匯聚線在附近接地。

3. 按照“星形等電位連接”的規定，基站的主接地母線應位于配電箱和主電源SPD的附近，而開關電源和其他設備的接地母線應為通過主接地母線連接。如果設備框架遠離主母線，則可以使用兩級母線。建議基站地面網絡與站內設備之間的地線連接采用“郵戳”規定的等電位地線連接方案，真正發揮各級防雷裝置的作用。并達到良好的防雷效果。

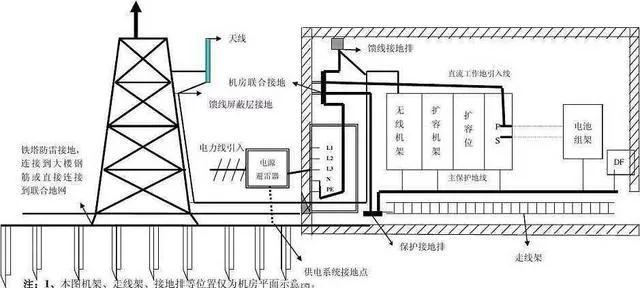

移動基站的防雷接地

集成電源系統的防雷

對于防雷站集成電源系統，同樣根據郵標，防雷電路更簡單，更成熟，結合了電源系統的交流流量為40 ka（8/20μS波形）的交流電。 “ 3 +1”模式的通信C級防雷裝置，在電源的直流側組合采用15 ka的流量（8/20μS波形）“ 1 +1”模式的直流防雷設備。

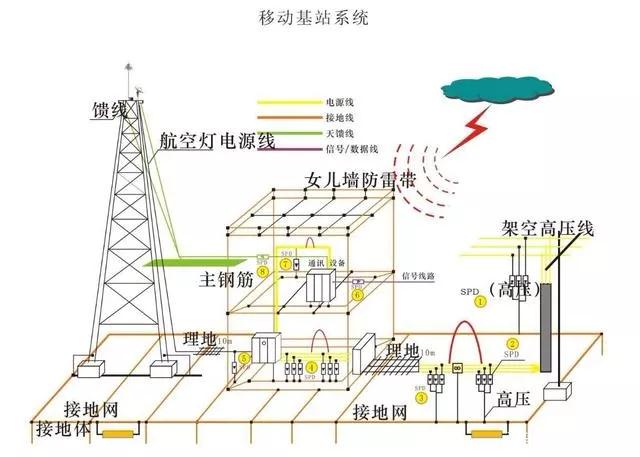

電源線和電源端口的防雷

電源線從塔架底部的機房通向塔架的頂部?？臻g跨度很大。塔頂和塔底的地面網絡之間的電位差也很大。

1. 使用屏蔽電纜，并且屏蔽層的兩端均應可靠接地。屏蔽層的上端應連接到外殼（外部防雷箱系統，外部防雷箱的外殼），屏蔽層的下端應連接到饋線窗口的室外行。

2. 電源端口的防雷電路應采用差分電感接線，以防止雷電流流向后端電路。注意：如果組合電源中沒有合適的直流防雷裝置，則應在電源線出線室中安裝一級直流防雷箱。由于避雷裝置的具體參數因制造商而異，因此應根據具體使用場所進行選擇。

結論

目前，5G基站的建設主要集中在城市，尚未大規模擴展到農村和偏遠山區。由于建筑物一般較高，城市的雷擊環境相對較好，基站的塔（桿）通常不是周圍的制高點，因此雷擊環境相對較好。一旦將5G基站大規模推向農村和偏遠山區，它們將經受雷電環境的嚴峻考驗。

除了上述5G基站的供電措施外，還應充分考慮天饋線的防雷，內部電路的防雷設計以及GPS的防雷，以確保穩定可靠的運行5G基站。
